Introduktion till laminerade samlingsskenor
Laminerade samlingsskenor, även känd som flerskiktsskenor eller flexibla samlingsskenor, är avancerade elektriska komponenter designade för att optimera distributionen och hanteringen av elektrisk kraft i komplexa system. De är sammansatta av flera lager av ledande material (vanligtvis koppar eller aluminium) sammanfogade med isolerande lager, vilket skapar en kompakt och effektiv kraftdistributionslösning. Samlingsskenor av laminerad koppar används ofta i olika industrier på grund av deras unika kombination av flexibilitet, hög ström-kapacitet och utrymmesbesparande-design.

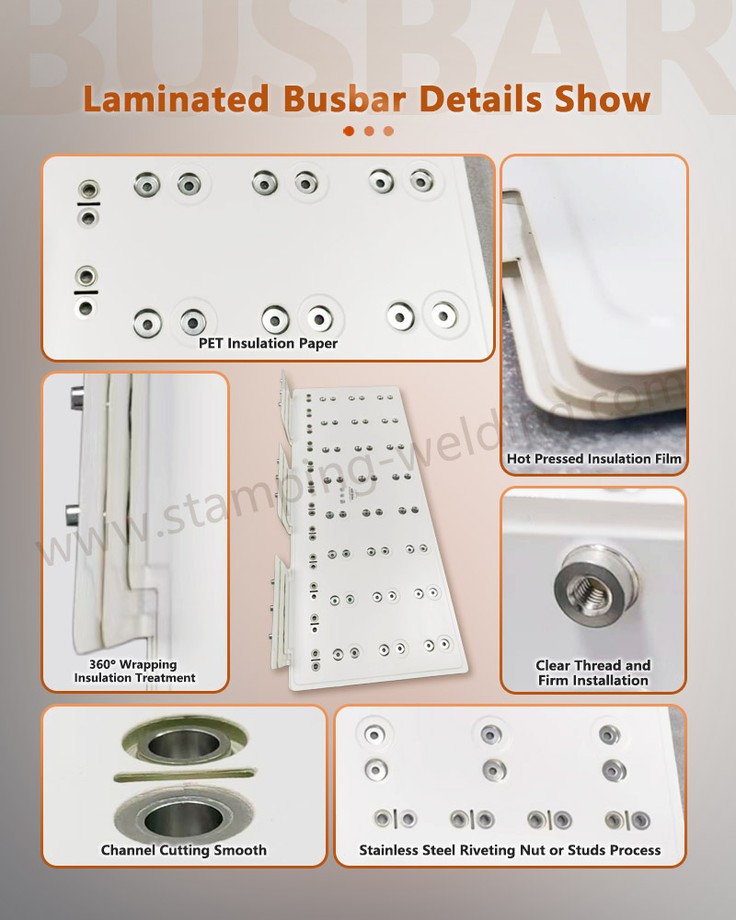

Struktur och design av laminerade samlingsskenor
| Konduktiva lager | Kärnan i en laminerad bussbar för datorer består av flera ledande lager, vanligtvis gjorda av koppar eller aluminium med hög -renhet. Dessa lager är ansvariga för att bära elektrisk ström och är designade för att hantera höga strömtätheter samtidigt som motståndet minimeras. |
| Isolerande lager | Mellan varje ledande skikt används isoleringsmaterial för att förhindra elektriska kortslutningar och säkerställa elektrisk säkerhet. Dessa isolatorer är vanligtvis gjorda av material med hög dielektrisk hållfasthet, såsom polyimid- eller polyesterfilmer. |
| Bindningsprocess | De ledande och isolerande skikten är sammanfogade med hjälp av avancerad lamineringsteknik. Denna process säkerställer att skikten är tätt integrerade, vilket skapar en stel men ändå flexibel struktur. Limningsprocessen hjälper också till att avleda värme som genereras under drift, vilket förbättrar samlingsskenans termiska prestanda. |
| Anpassning | Laminerade samlingsskenor kan anpassas för att möta specifika applikationskrav. De kan designas med olika antal lager, varierande tjocklekar och unika geometrier för att optimera prestanda och passa i trånga utrymmen. |
Produktionsprocess av laminerade samlingsskenor
Tillverkningen av samlingsskenor av laminerad koppar innefattar flera kritiska steg för att säkerställa deras kvalitet och prestanda:
1. Materialberedning:
Koppar- eller aluminiumplåtar med hög-renhet skärs till önskade former och storlekar. Isoleringsmaterial förbereds och skärs också för att matcha de ledande skiktens dimensioner.
2. Lagermontering:
De ledande och isolerande lagren staplas noggrant i rätt ordning. Varje lager är exakt justerat för att säkerställa korrekt elektrisk isolering och mekanisk stabilitet.
3. Laminering:
De sammansatta lagren placeras i en lamineringspress, där de utsätts för högt tryck och temperatur. Denna process binder samman lagren och skapar en enhetlig struktur. Lamineringsprocessen kontrolleras noggrant för att säkerställa enhetlig limning och för att förhindra defekter.
4. Kylning och härdning:
Efter laminering kyls samlingsskenan och får härda. Detta steg säkerställer att bindningen mellan skikten är helt inställd och att samlingsskenan bibehåller sin strukturella integritet.
5. Inspektion och provning:
Varje samlingsskenor av laminerad koppar genomgår noggrann inspektion och testning för att verifiera dess elektriska och mekaniska egenskaper. Detta inkluderar dimensionskontroller, elektriska konduktivitetstester och dielektriska hållfasthetsutvärderingar för att säkerställa att den uppfyller de erforderliga specifikationerna.
Tillämpningar av laminerade samlingsskenor
Laminerade samlingsskenor används i ett brett spektrum av applikationer på grund av deras mångsidighet och prestandafördelar. Några viktiga applikationsområden inkluderar:
1. Bilindustrin:
I elektriska fordon (EV) används laminerade kopparskenor för att ansluta högspänningskomponenter som batteripaket, växelriktare och elmotorer. Deras kompakta design och höga-strömförande kapacitet gör dem idealiska för det begränsade utrymmet som finns i fordonsdrivlinor.
2. System för förnybar energi:
I sol- och vindkraftssystem används Laminated Copper Bar för att distribuera kraft från förnybara energikällor till växelriktare och nätet. Deras flexibilitet och höga effektivitet hjälper till att optimera kraftöverföringen och minska energiförlusterna.
3. Konsumentelektronik:
Den används i hög-konsumentelektronik, som stor-TV-skärmar, spelkonsoler och avancerade-datorer. De tillhandahåller ett pålitligt och effektivt sätt att distribuera kraft i kompakta kapslingar.
4. Industriell utrustning:
I industriella maskiner används dessa för att ansluta motorer, transformatorer och andra högeffektskomponenter-. Deras robusta design och förmåga att hantera höga strömmar gör dem lämpliga för krävande industriella miljöer.
5. Telekommunikation:
I datacenter och telekommunikationsutrustning används laminerade kopparskenor för att distribuera ström till servrar, switchar och andra kritiska komponenter. Deras utrymmes-besparande design och höga tillförlitlighet hjälper till att säkerställa effektiv drift och minimal stilleståndstid.
Fördelar med laminerade samlingsskenor
| Hög ström-bärkapacitet | Laminerad bussbar för telekom kan hantera höga strömmar med minimalt spänningsfall, vilket gör dem idealiska för applikationer som kräver hög effektöverföring. |
| Utrymmeseffektivitet | Deras kompakta design möjliggör effektiv användning av utrymmet, vilket gör dem lämpliga för applikationer med begränsat utrymme för elektriska komponenter. |
| Flexibilitet | Laminerad bussbar för datorer kan designas med olika geometrier och konfigurationer för att passa specifika applikationskrav. De kan också böjas eller formas under installationen för att rymma komplexa layouter. |
| Termisk prestanda | Den bindningsprocessen som används i laminerade samlingsskenor hjälper till att avleda värme effektivt, vilket säkerställer stabil prestanda även under hög-belastningsförhållanden. |
| Pålitlighet | Kombinationen av ledande material med hög -renhet och avancerad isolering säkerställer att laminerad kopparstång är mycket tillförlitlig och hållbar, som tål tuffa driftsförhållanden och lång-användning. |
Framtida trender
När tekniken fortsätter att utvecklas,Laminerad bussbarfor Telecom förväntas spela en allt viktigare roll i olika branscher. Innovationer inom materialvetenskap och tillverkningsprocesser kommer att ytterligare förbättra deras prestanda, effektivitet och anpassningsmöjligheter. Till exempel kommer utvecklingen av nya isoleringsmaterial med högre dielektrisk hållfasthet och värmeledningsförmåga att förbättra den övergripande prestandan hos laminerade kopparskenor. Dessutom kommer den växande efterfrågan på elfordon och förnybara energisystem att driva på behovet av mer effektiva och pålitliga kraftdistributionslösningar, vilket gör Laminated Bus Bar för datorer till en viktig komponent i dessa sektorer.
Sammanfattningsvis är laminerade kopparskenor avancerade elektriska komponenter som erbjuder betydande fördelar när det gäller ström-bärförmåga, utrymmeseffektivitet, flexibilitet och tillförlitlighet. Deras breda utbud av applikationer och kontinuerliga tekniska framsteg gör dem till en avgörande komponent i moderna elektriska system.
