Introduktion till de viktigaste råvarorna och komponenterna i solcellsmoduler
May 20, 2024
Solcellsmoduler, även kända som solcellsmoduler och solcellsmoduler, är sammansatta av en serie solceller arrangerade i olika arrayer. Enstaka solceller kan inte användas direkt som strömkällor. För att göra en strömförsörjning måste flera enstaka celler anslutas i serie, parallellt och tätt förslutna till komponenter. Solcellsmoduler (även kallade solpaneler) är kärnan i solenergigenereringssystemet och den viktigaste delen av solenergigenereringssystemet. Dess funktion är att omvandla solenergi till elektrisk energi, eller skicka den till batteriet för lagring, eller främja lastarbete.
Huvudråvaror och komponenter i solcellsmoduler
Fotovoltaiskt glas:Panelglaset som används i batterimodulen är ultravitt mockahärdat glas med låg järnhalt. Den allmänna tjockleken är 3,2 mm och 4 mm. Byggmaterialsolcellsmoduler använder ibland härdat glas med en tjocklek på 5~10mm, men oavsett tjocklek krävs att ljustransmittansen är över 90%. Ultravitt med låg järnhalt innebär att järnhalten i denna typ av glas är lägre än i vanligt glas, vilket ökar glasets ljusgenomsläpplighet. Samtidigt, sett från glaskanten, är denna typ av glas också vitare än vanligt glas, som är grönare sett från kanten. Härdningsbehandlingen syftar till att öka glasets styrka, motstå inverkan av vind, sand och hagel och spela en långsiktig roll för att skydda solceller. Efter härdning av panelglaset kan glasets styrka ökas med 3 till 4 gånger jämfört med vanligt glas.
EVA självhäftande film:En sampolymer av eten och vinylacetat, det är ett värmehärdande filmliknande smältlim och är för närvarande ett vanligt använt limmaterial i solcellsmodulförpackningar. Två lager EVA-film läggs till solcellsmodulen. De två skikten av EVA-film är placerade mellan panelglaset, cellerna och TPT-underfolien för att binda ihop glaset, cellerna och TPT. Efter att det är bundet till glas kan det öka glasets ljustransmittans, spela en antireflekterande roll och få uteffekten från solcellsmodulen.
Baksidesmaterial:Solcellsmodulens underlagsmaterial kan väljas på en mängd olika sätt enligt de olika användningskraven för solcellsmodulen. Generellt finns det flera typer som härdat glas, organiskt glas, aluminiumlegering, TPT-kompositfilm, etc. Bakre arket av härdat glas används huvudsakligen för att göra dubbelsidiga ljusgenomsläppande byggmaterial solcellsmoduler, som används för solcellsgardiner väggar, solcellstak etc. Priset är högre och modulvikten är också tung. Dessutom är den mest använda för närvarande TPT-kompositfilm. TPT-kompositmembran har egenskaperna lufttäthet, god hållfasthet, bra väderbeständighet, lång livslängd, ingen förändring vid lamineringstemperatur och stark bindning med självhäftande material.
Dessa egenskaper är lämpliga för förpackning av solcellsmoduler. Som underlagsmaterial för batterimodulen förhindrar det effektivt erosion och påverkan av olika medier, särskilt vatten, syre, frätande gaser, etc., på EVA och solceller. Utöver TPT inkluderar vanliga kompositmaterial kompositfilmer med en metallfilmsandwichstruktur i mitten, såsom TAT (kompositfilm av Tedlar-film och aluminiumfilm) och TIT (kompositfilm av Tedlar-film och järnfilm). Dessa kompositfilmer har också egenskaperna hög hållfasthet, flamskydd, hållbarhet och självrengörande. Den vita kompositfilmen kan också reflektera solljus, vilket kan förbättra omvandlingseffektiviteten för batterikomponenter. Den har också stark reflektion av infraröda strålar, vilket kan minska kostnaderna för batterikomponenter. Drifttemperatur i starkt solljus.
Kopplingsdosa och bypass-diod
Den speciella kopplingsdosan för solcellsmoduler är en komponent som ansluter batterimodulens interna utgångskrets till den externa kretsen. De positiva och negativa samlingsskenorna som dras från batteripanelen går in i kopplingsdosan och pluggas eller löds till motsvarande positioner i kopplingsdosan. Ledningarna är också anslutna till kopplingsdosan genom pluggning, svetsning och skruvpressning. Det finns även en plats för installation av bypass-diod i kopplingsdosan eller så installeras en bypass-diod direkt.
Grundläggande kunskap om solcellskomponenter
När det finns fler solcellsmoduler kopplade i serie för att bilda en batterigrupp eller en gren av en batterigrupp, måste dioder kopplas omvänd parallellt vid de positiva och negativa utgångarna på varje solpanel. Dioden som är parallellkopplad i båda ändarna av modulen kallas en bypass-diod. väg diod.
Bypass-diodens funktion är att förhindra att en viss komponent eller del av komponenten i den kvadratiska arraysträngen blockeras av en skugga eller att strömgenereringen inte fungerar. En framåtriktad förspänning kommer att bildas på båda ändarna av komponentens bypass-diod för att få dioden att leda. Driftströmmen för komponentsträngen förbikopplar den felaktiga komponenten och flyter genom diodförbiledningen, vilket inte påverkar strömgenereringen av andra normala komponenter. Det skyddar också de förbikopplade komponenterna från att skadas av hög framåtförspänning eller uppvärmning på grund av "hot spot-effekten".
Cell
Kristallina kiselsolceller delas in i monokristallina kiselceller och polykristallina kiselceller. Spänningen för varje cell är cirka 0.5V. Huvudspecifikationerna är 125 mm×125 mm, strömmen är cirka 5-6A och effekten är cirka 2.5-3W; 156mm×156mm. Strömmen är ungefär 8-9A, effekten är ungefär 4-5W och tjockleken är vanligtvis 170~220um. Det finns en blå antireflexfilm på cellens yta och ett silvervitt elektrodnät. Det finns många tunna rutnätslinjer, som är ledningarna från cellens ytelektroder till huvudnätlinjerna. De två bredare silvervita linjerna är huvudnätlinjerna, även kallade elektrodlinjer eller övre elektroder. Det finns också två silvervita huvudnätlinjer på baksidan av cellen, som kallas den nedre elektroden eller bakelektroden. Kopplingen mellan battericeller uppnås genom att svetsa samman kopplingsremsor till stamnätsledningarna. Generellt är elektrodlinjen på framsidan den negativa elektrodlinjen på batteridelen, och elektrodlinjen på baksidan är den positiva elektrodlinjen på batteridelen. Cellens area är direkt proportionell mot utströmmen och kraftgenereringen. Ju större yta desto större utström och kraftgenerering.

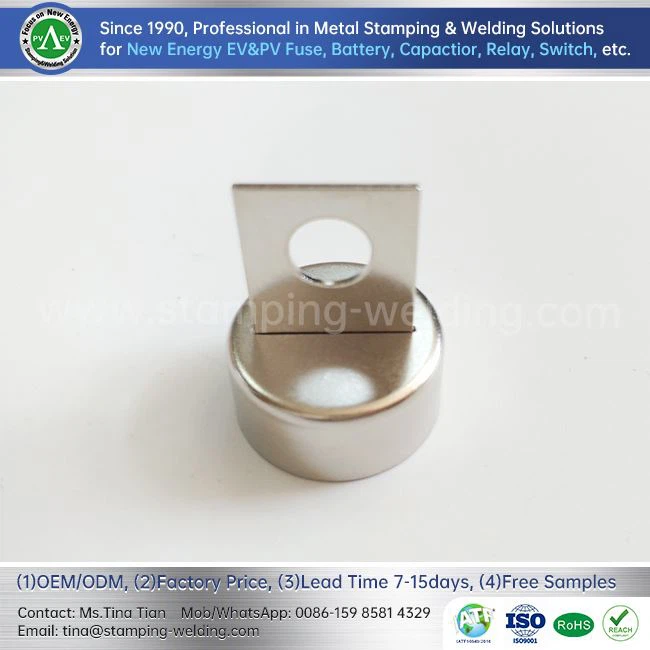

Solcellsmoduler används ofta. De solcellssäkringskopparkapslar vi tillverkar spelar en viktig roll i solcellsmoduler. Om du vill veta mer produktinformation kan du klicka på länken nedan:
