Analys av polymerdiffusionssvetsteknik för flexibla samlingsskenor av kopparfolier

Kopparfolie mjuk anslutning polymer diffusionssvetsning är en nyckel fastfas anslutningsteknik inom elektronik- och elindustrin. Dess kärna är att använda kopparfolie som ett ledande basmaterial, och genom exakt kontrollerade temperatur- och tryckparametrar kan fler-kopparfolie uppnå metallurgisk bindning på atomär-nivå under fast-tillstånd. Inom området för ny energi- och kraftöverföring och distribution förlitar sig Copper Flexible BusBar-produkter i allt högre grad på denna process för att säkerställa stabiliteten och tillförlitligheten hos storströmsöverföring. Den här tekniken överger traditionell lödning beroende på lödning och visar oersättligt tekniskt värde inom området för hög-tillverkning av elektronisk utrustning.



























































Ur processprincipernas perspektiv hör polymerdiffusionssvetsning till kategorin solid{0}}fassvetsning. Under svetsprocessen placeras flerskikts T2-kopparfolien i svetsstationen efter att ha laminerats och utjämnats. Utrustningen applicerar specifikt tryck för att få ytan på kopparfolien att fästa tätt mot varandra. Samtidigt värms svetsområdet till ett kritiskt temperaturområde under kopparmaterialets smältpunkt genom induktionsvärmning eller motståndsvärmning. Under de dubbla effekterna av temperatur och tryck erhåller metallatomerna på den flexibla kopparbussskenans yta tillräckligt med termisk aktiveringsenergi för att bryta igenom de ursprungliga gitterbegränsningarna, ömsesidig diffusion och penetration över gränssnittet uppstår och bildar slutligen ett stabilt metallurgiskt bindningsskikt på atomnivå. Denna anslutningsmetod behåller inte bara de utmärkta ledande egenskaperna hos själva kopparn, utan säkerställer också den strukturella kontinuiteten i fogområdet, och undviker i grunden defekter som porer och sprickor som kan uppstå vid traditionell smältsvetsning. För Flexible BusBar innebär denna sammansmältning på atomär -nivå att medan den mjuka anslutningsdelen förblir flexibel, har svetsområdena i båda ändarna en mekanisk hållfasthet nära basmaterialets.















































































Jämfört med konventionella svetsprocesser har diffusionssvetsning av kopparfolie med mjuk anslutningspolymer många betydande fördelar. För det första finns det inget behov av att lägga till något lod eller flussmedel under svetsprocessen. Ledkomponenten är gjord av ren koppar och konduktiviteten kan hållas på en mycket hög nivå, vilket effektivt minskar kontaktmotstånd och effektförlust. För det andra är fastlödningstemperaturen i fast-tillstånd mycket lägre än kopparns smältpunkt, och det värmepåverkade området är litet, vilket kan minimera skadorna av termisk spänning på omgivande komponenter. Den är särskilt lämplig för scenarier för elektronisk förpackning med hög-densitet som är känsliga för temperatur. För det tredje är svetsgränssnittet smidigt och platt och kan uppfylla kraven på precisionsmontering utan efterföljande mekanisk bearbetning. Den totala produktionseffektiviteten och den färdiga flerskiktsbussskenans konsistens förbättras avsevärt. För det fjärde bibehåller den mjuka anslutningsdelen i mitten god flexibilitet och tål flera böjar och vridningar, medan svetsområdena i båda ändarna bildar styva fogar, med hänsyn till de dubbla kraven på flexibel ledningsförmåga och tillförlitlig fixering. Flexibel kopparskena, tillverkad med polymerdiffusionssvetsteknik, har bättre draghållfasthet och utmattningsbeständighet än traditionella hårdlödningsprodukter och kan bibehålla anslutningens integritet även under frekventa vibrationsförhållanden.



























































När det gäller applikationsområden har diffusionssvetsteknik för kopparfolie med mjuk anslutning av polymerer djupt penetrerat många avancerade tillverkningsindustrier. I nya energifordonsbatterimoduler används denna teknik för flexibla ledande anslutningar mellan cellflikar och samlingsskenor, som kan absorbera vibrationer och förskjutningar under fordonskörning och säkerställa stabil överföring av stora strömmar. I kraftöverförings- och distributionssystem används denna process i stor utsträckning för mjuka samlingsskeneanslutningar inuti transformatorer, kopplingsskåp, busskanaler och annan utrustning, vilket effektivt kan kompensera för utrustningsinstallationsfel och tillhandahålla stötdämpnings- och buffertfunktioner. Inom områdena solcellsenergilagring och vindkraftsgenerering åtar sig mjuka kopparfolieanslutningar den viktigaste ledande uppgiften mellan växelriktaren och batteriklustret. Dess väderbeständighet och långsiktiga-tillförlitlighet påverkar direkt livslängden för hela energilagringssystemet. Dessutom spelar denna teknik också en viktig roll i scenarier med höga krav på ledande förbindelser, såsom järnvägstransporter, industrirobotar och flyg. Det är värt att notera att ytbehandlingsprocessen ytterligare kan förbättra produktens prestanda. Tinned Copper BusBar har förbättrad anti-oxidation och anti{10}}korrosionsförmåga genom tennplätering, vilket gör den lämplig för lång-drift i fuktiga eller saltspraymiljöer.

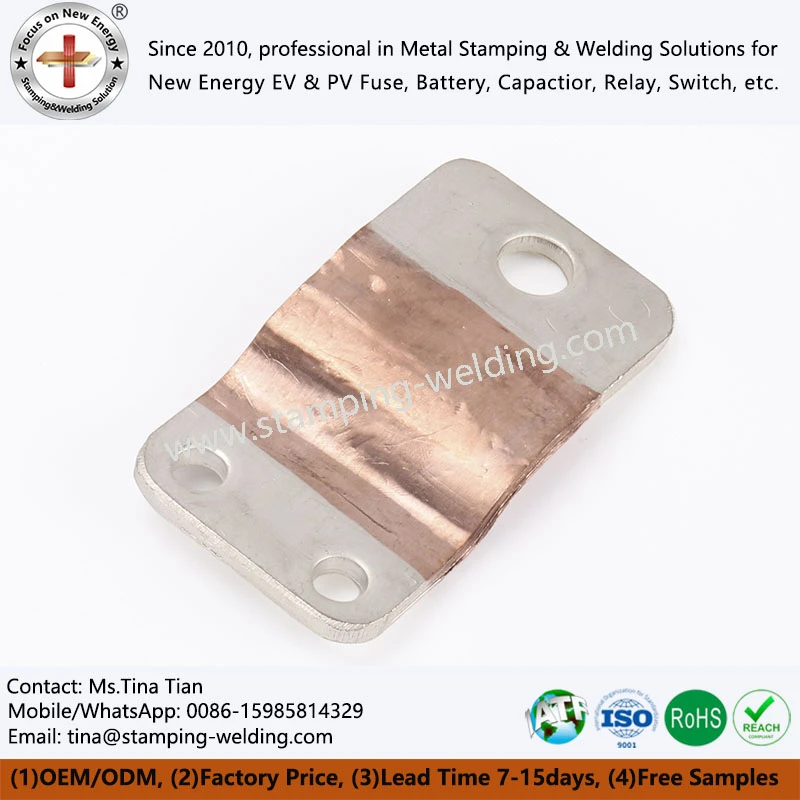

Vårt företag fokuserar på högpresterande lösningar för elektriska anslutningar och tillhandahåller en radFlerlagers kopparfolie flexibla samlingsskenor, inklusive flexibla kopparskenor, förtenna kopparskenor, fler-mjuka anslutningar av kopparfolie och andra produkter för att möta anslutningsbehoven för olika elektroniska och elektriska system. Om du har specifika behov, vänligen välkomna ytterligare konsultation.
