Analys av innovativ laminerad samlingsskena-teknik: en nyckelväg till att förbättra effektiviteten i nya energi- och hög-elektroniska system

Med den snabba utvecklingen av sektorer som nya energifordon, energilagringssystem, solcellsväxelriktare, industriella variabla-frekvensomriktare och järnvägstransitering, utvecklas moderna kraftelektroniksystem mot högre effekttäthet, högre driftfrekvenser och större tillförlitlighet. Mot denna bakgrund har laminerade samlingsskenor -kritiska komponenter för kraftöverföring och energisammankoppling- blivit avgörande för att bestämma systemeffektivitet, värmehanteringsförmåga och driftsstabilitet.



Medan traditionella samlingsskenor i första hand tjänade kraftöverföringsfunktionen, har nästa-generations laminerade samlingsskenor-som utnyttjar materialoptimering, strukturell innovation, tillverkningsprocessuppgraderingar och intelligent design-förvandlat dem från enkla ledande kontakter till viktiga kraftelektroniska komponenter som integrerar låga parasitära parametrar, kapacitet och effektiv värmeavledning.



I takt med att hög-växlingsenheter blir allt vanligare har reducering av elektriska förluster, förkortning av strömslingor och optimering av elektromagnetisk kompatibilitet blivit nyckelprioriteringar i design av kraftsystem. Innovativ samlingsskenas teknik växer fram som en avgörande teknisk möjliggörare för att förbättra den totala energiomvandlingseffektiviteten.

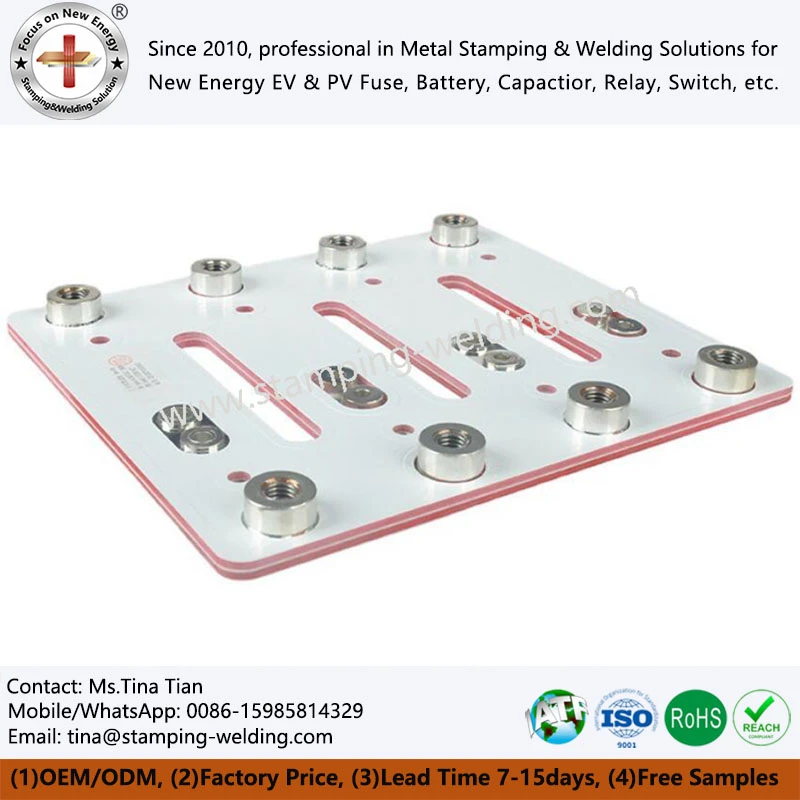

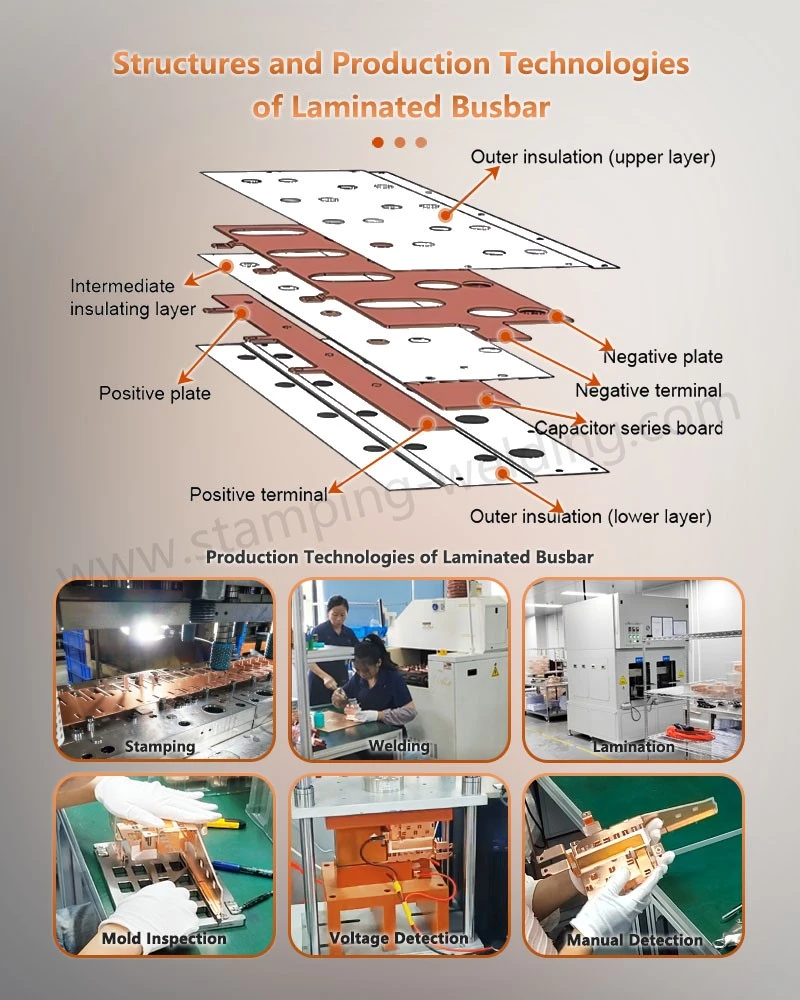

Laminerade samlingsskenor har en kompakt struktur bildad av omväxlande stapling av ledande material och isolerande media. Denna konfiguration placerar positiva och negativa strömbanor i närheten, vilket minimerar slingarean och reducerar parasitisk induktans.



Jämfört med traditionella kabeldragningsmetoder förbättrar denna laminerade struktur avsevärt den elektriska prestandan i hög-driftsmiljöer, vilket gör den allmänt användbar i krafthalvledarmoduler, kondensatorbanker och hög-likspänningssystem.



Tillkomsten av-höghastighetskraftenheter-som SiC MOSFET och IGBT-presenterar dock nya tekniska utmaningar för traditionella laminerade samlingsskenor.



För det första begränsar parasitisk induktans hög-frekvensomkopplingsprestanda. Under hög-växling av kraftenheter genererar ströinduktansen i samlingsskenan spänningsspikar; dessa ökar inte bara kopplingsförlusterna utan kan även äventyra den säkra driften av enheterna. Följaktligen kräver laminerade samlingsskenor som används i höghastighetsväxelriktarsystem (som de för motordrivningar) ytterligare minskningar av slinginduktansen för att förbättra den dynamiska responsen.



För det andra ställer drift med hög-effekt-densitet hårdare krav på värmehantering. När nuvarande nivåer stiger tenderar Joule-uppvärmning i ledarna och värme som överförs från kraftmoduler att ackumuleras i lokala områden, vilket leder till temperaturspikar som negativt påverkar systemets effektivitet och livslängd.



Dessutom begränsar prestandabegränsningarna för traditionella kopparledare och standardisoleringsmaterial i hög-temperatur-, hög-miljöer möjligheten att ytterligare öka strömförsörjningen- hos samlingsskenor. Framtida laminerade samlingsskenor måste uppnå högre strömtätheter och längre livslängd genom uppgraderingar av materialsystem och strukturell optimering.





Materialteknik fungerar som en avgörande grund för att förbättra prestandan hos laminerade samlingsskenor. Valet av ledande skiktmaterial påverkar direkt resistiva förluster, mekanisk hållfasthet och långsiktig-tillförlitlighet.



Traditionella laminerade samlingsskenor använder vanligtvis hög-ren koppar som det primära ledande materialet på grund av dess utmärkta elektriska ledningsförmåga och bearbetningsförmåga. I takt med att applikationsmiljöer blir allt mer komplexa, används nya kopparlegeringar-som koppar-krom-zirkonium och koppar-silverlegeringar- för hög-samlingsskenor. Dessa material erbjuder förbättrad mekanisk styrka och värmebeständighet samtidigt som de bibehåller hög ledningsförmåga, vilket möjliggör tunnare ledande skikt; detta minskar vikten och förbättrar utrymmesutnyttjandet.



I applikationer som nya energifordon och kraftelektronik möter högpresterande ledande material kraven på högre strömöverföring. Till exempel, i den strukturella designen av laminerade samlingsskenor för IGBT-baserade motordrivningar, minskar optimerad kopparskikttjocklek och materialegenskaper effektivt effektförluster och förbättrar driftseffektiviteten hos motorstyrsystem.



Utöver ledande material påverkar utvecklingen av isoleringsmaterial också samlingsskenans prestanda. Nya polyimidfilmer, nanokompositisoleringsmaterial och hög-värmebeständighet-harts erbjuder högre dielektrisk hållfasthet, lägre dielektrisk förlust och överlägsen termisk stabilitet, vilket gör att samlingsskenor fungerar tillförlitligt under långa perioder i miljöer med hög-temperatur.



Vissa avancerade konstruktioner använder ultra-tunna isoleringsskikt. Genom att minimera avståndet mellan skikten samtidigt som de bibehåller säkra elektriska spelrum, förbättrar dessa konstruktioner den magnetiska fältsläckningseffekten mellan positiva och negativa ledare, och hjälper därmed till att minska parasitisk induktans.







Den strukturella designen av en laminerad samlingsskena bestämmer direkt dess strömväg, elektromagnetiska egenskaper och värmeavledningsförmåga. Moderna-högeffektsystem föredrar i allt högre grad kompakta, tre-dimensionella och modulära strukturer.



Medan traditionella plana strukturer främst minskar induktansen genom att förkorta avståndet mellan ledarna, optimerar nya tredimensionella strukturer ytterligare strömbanor. Genom tekniker som fler-interfolierade arrangemang, vertikala sammankopplingar och specialformade konstruktioner skapar dessa strukturer mer kompakta strömslingor. I högpresterande växelriktare optimerar laminerade samlingsskenor layouten av positiva och negativa skikt för att effektivt reducera den aktuella slingytan och därigenom minimera parasitära parametrar. Dessutom minskar kortare strömbanor spänningsfluktuationer under växlingsoperationer och förbättrar driftstabiliteten hos kraftenheter.



Termiska ledningsstrukturer representerar ett annat nyckelområde för innovation för laminerade samlingsskenor. Vissa-högeffektapplikationer antar integrerade kylkonstruktioner-som att införliva vätskekylningskanaler direkt i samlingsskenan-för att underlätta snabb värmeöverföring till kylsystemet, minska värmemotståndet och öka den kontinuerliga-strömförande kapaciteten.



För utomhusenergiutrustning och industriella växelriktarsystem kombinerar vissa samlingsskenor ledande skikt med värme-avledande strukturer; genom att optimera luftflödesvägarna förbättrar de den naturliga värmeavledningseffektiviteten och minskar behovet av extra kylutrustning.





Avancerad tillverkningsteknik är avgörande för att producera-högpresterande laminerade samlingsskenor. Den storskaliga produktionen av nya energifordon och energilagringssystem har lett till högre krav på dimensionell precision, elektrisk prestandakonsistens och automatiserad tillverkningskapacitet.



Medan traditionella bultanslutningar är känsliga för problem som kontakttrycksvariationer, installationsfel och långtidsvibrationer, sänker tekniker som lasersvetsning, motståndssvetsning och precisionspress- effektivt anslutningsmotståndet och förbättrar-stabiliteten på lång sikt.



Under automatiserad tillverkning kontrollerar hög-precisionslaminerings- och inriktningstekniker positionsavvikelser mellan ledande skikt, vilket förhindrar induktansfluktuationer och lokaliserad strömträngning orsakad av strukturell felinriktning.



För komplexa kraftelektroniksystem möjliggör precisionsetsning och CNC-bearbetning mer sofistikerade strömdistributionsdesigner. Till exempel, i laminerade samlingsskenor som används med IGBT, förbättrar optimering av ledande banor strömlikformigheten och minskar risken för lokaliserade hotspots.



Dessutom betonar moderna produktionsprocesser allt mer i-processövervakning; automatiserad inspektionsutrustning verifierar dimensioner, motstånd och isoleringsprestanda i realtid-, vilket säkerställer att produkter uppfyller kraven från massmarknadstillämpningar.







Drivna av utvecklingen av smarta kraftsystem utvecklas laminerade samlingsskenor mot större intelligens.



Till skillnad från traditionella samlingsskenor som huvudsakligen förlitar sig på systemskyddsmoduler för feldetektering, kommer framtida intelligenta samlingsskenor att integrera temperatursensorer, strömavkänningselement och tillståndsövervakningsmoduler för att möjliggöra insamling av driftsdata i realtid-. När samlingsskenetemperaturen stiger onormalt kan systemet justera uteffekten baserat på detekterade data för att förhindra risken för termisk rusning; när onormala strömfluktuationer upptäcks kan systemet utfärda tidiga felvarningar och därigenom förbättra effektiviteten i utrustningens underhåll.



Denna intelligenta design är särskilt väl-lämpad för stor-energisystem och hög-tillförlitlighetstillämpningar, som energilagringsomvandlare, elfordonsdrivlinor och samlingsskenor för elektriska lok.



Genom datainsamling och statusanalys förbättrar intelligenta samlingsskenor inte bara säkerheten utan underlättar också dynamisk energihantering, vilket förbättrar den totala driftseffektiviteten.





I takt med att den nya energiindustrin fortsätter att växa har laminerade samlingsskenor blivit en viktig sammankopplingslösning för olika högeffektsapplikationer.



I den nya energifordonssektorn kräver motorstyrenheter, batterisystem och högspänningskraftdistributionsmoduler alla kraftsammankopplingsstrukturer som kännetecknas av låg induktans och hög tillförlitlighet. Optimerade samlingsskenor kan minska kopplingsförlusterna, förbättra systemkonverteringseffektiviteten och utöka fordonets räckvidd.



Inom industriell automation kräver drivsystem med variabel frekvens snabb respons och stabil strömförsörjning; applikationer som laminerade samlingsskenor för IGBT:er för hög-svetskraft kräver överlägsen låg-impedans och hög-frekvent prestanda.



Inom sektorn för generering av förnybar energi kräver fotovoltaiska växelriktare och utrustning för omvandling av energilagring långsiktig-, stabil drift. tillförlitliga samlingsskenors strukturer minimerar energiomvandlingsförluster och ökar utrustningens totala effektivitet.



Dessutom har efterfrågan på lätta, mycket pålitliga kraftsystem i specialiserade miljöer-som flyg- drivit på utvecklingen av laminerad samlingsskenas teknik. Till exempel måste laminerade samlingsskenor för kraftväxelriktare för rymdfarkoster samtidigt uppfylla stränga krav på vikt, elektrisk prestanda och miljöanpassning.







Framtida utveckling inom laminerad samlingsskenas teknik kommer att fokusera på hög-material med hög prestanda, låg-induktansstruktur, intelligent övervakning och grön tillverkning.



När det gäller material, kommer antagandet av nya material som erbjuder högre ledningsförmåga, överlägsen värmebeständighet och minskad vikt att ytterligare förbättra samlingsskenans totala prestanda. Nya energitillämpningar-som kopparskenor för alternativa energisystem-kommer att driva på den fortsatta utvecklingen av hög-kopparlegeringar och kompositmaterial.



När det gäller strukturell design kommer samlingsskenor att utvecklas mot större integration och modularitet, vilket möjliggör sömlösa, högintegrerade konstruktioner som kombinerar samlingsskenor med kondensatorer, kraftmoduler och kylsystem. När det gäller tillverkning kommer automatiserad produktion, digital inspektion och intelligenta tillverkningstekniker att förbättra produktkonsistensen och minska produktionskostnaderna.



När industrierna för ny energi, elektrisk transport, energilagring och industriell kraftelektronik fortsätter att utvecklas kommer laminerade samlingsskenor att överskrida sin roll som enkla strömförande kontakter för att bli tekniska kärnkomponenter som påverkar effektiviteten, säkerheten och tillförlitligheten hos hela kraftsystem.



Drivs av gemensam innovation inom material, strukturer, tillverkningsprocesser och intelligenta tekniker, nästa-generationlaminerade samlingsskenorkommer att spela en allt viktigare roll i framtida energisystem med-hög effekt, vilket ger avgörande stöd för effektiv, stabil och hållbar energiomvandling.
