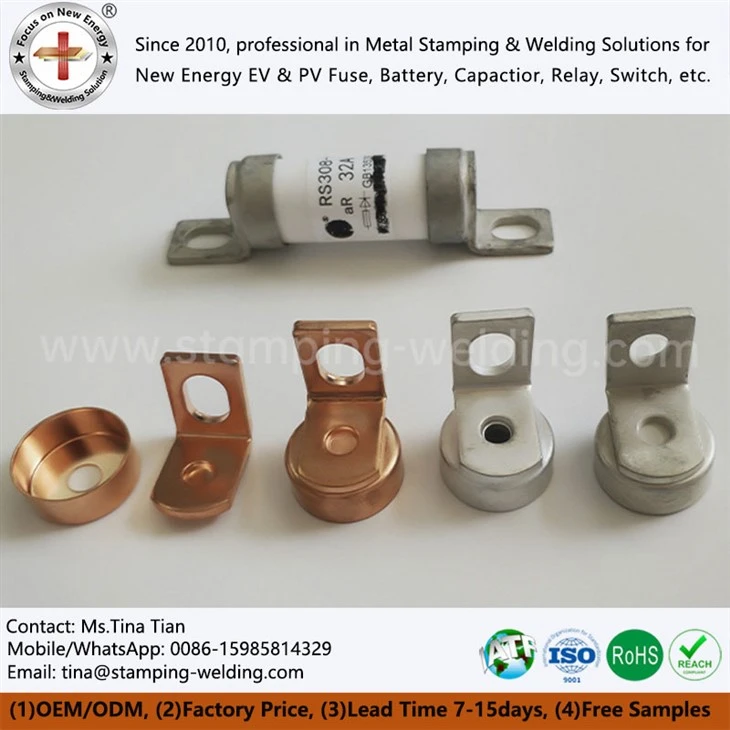

Kopparlockkontakt för elfordon
Kopparlockkontakten för elfordon är kärnan för ledande och anslutningsenhet inom el-/energilagringssäkringar. Tillverkad av en kopparlock med 99,99 % hög-renhet och precisionskontakter genom stansning, galvanisering och multi-stationssvetsning, säkerställer den säkringsskydd på millisekund-nivå för DC-system över 1 000 V samtidigt som den bibehåller en kontaktresistans på mindre än 5 µΩ och en slutlig temperaturhöjning på 30 Kvolym på mindre än {} säkerhet i hela fordonet.
- Snabb leverans
- Kvalitetssäkring
- 24/7 kundservice
produkt introduktion
Kopparlockskontakten för elektriska fordon är en elektrisk anslutningskomponent som utformats specifikt för högspänningssystem för DC-skydd i nya energifordon. Det används i stor utsträckning i applikationer som EV-säkringar, PDU-skyddsmoduler, energilagringssystem, UPS DC-samlingsskenor och solcellsskyddsenheter. Stämplad av koppar med hög-renhet eller hög-hållfast mässing och bearbetad genom en mängd olika precisionssvetsnings- och galvaniseringsprocesser, kan denna produkt anpassas för att möta kundernas behov. Det är en kärnkomponent som är avgörande för dess anslutningsförmåga och elektriska ledningsförmåga.
Kärnfördelaranalys
| Mycket ledande råmaterial säkerställer en stabil-strömledningsförmåga |
Rött kopparmaterial (T2Y2 / SECu / C1100) med en renhet på 99,99 % och en konduktivitet på %IACS Större än eller lika med 97 Hårdhetsområde HV 80-110, balanserar duktilitet och styrka Används i kontaktområden, minimerar den strömförlust och överhettningsrisker |
| Hög-basmaterial i mässing med utmärkt formningsprecision |
Stämplad av H65 mässing (CuZn36 / C2700), med en draghållfasthet större än eller lika med 440 MPa Utmärkt strukturell stabilitet och mekanisk hållfasthet, lämplig för anslutningsapplikationer som kräver hög hållfasthet Utmärkt stämplingsprestanda, lämplig för stämpling och bockning av kopparlockkontakt för fordonssäkringar med komplexa strukturer |
| Olika pläteringsalternativ för att möta behoven i olika elektriska miljöer |
Silverplätering: Förbättrar ledningsförmågan, minskar kontaktmotståndet och är värme-beständig och oxidationsbeständig- Bright tennplätering och matt tenn: Ett-lågprisalternativ till silver för medelstora-aktuella tillämpningar. Nickelplätering: Förbättrar ytkorrosionsbeständighet och mekanisk slitstyrka. Alla EV-säkringskontakter med bultfästen genomgår ultraljudsrengöring för att säkerställa en ren yta, lämplig för hög-tillförlitlig lödning och förpackningsprocesser. |
| Utsökt hantverk och hög svetssäkerhet |
En mängd olika sammanfogningsprocesser är tillgängliga: lödning, silverlödning, lasersvetsning och motståndssvetsning. Vi kan designa våra formar och svetsfixturer för att säkerställa konsekvent och effektiv svetsning. Alla svetsar genomgår hållfasthets- och fläktester för att säkerställa långsiktig, pålitlig drift. |
| Storskalig-leveranskapacitet och stabila, flexibla leveransscheman |
Den månatliga produktionskapaciteten når 50 miljoner enheter, vilket möter behoven för projekt med stor-volym. Leveranstiden för beställningen är så kort som 7-10 dagar, och provleverans (inklusive formar) är 20-25 dagar. Gratis prover på 10-50 enheter finns tillgängliga för testning, vilket möjliggör snabb verifiering och implementering. |
Detaljerad produktionsprocess
1. Materialförberedelse och inspektion
Vi använder miljövänliga kopparmaterial som överensstämmer med RoHS- och REACH-standarder och genomför en fullständig satsvis inspektion vid ankomst.
Röd koppar används för de ledande kontakterna, och mässing används för Fuse Contact Knife Cap-stödet, vilket säkerställer en stabil och koordinerad struktur och elektrisk prestanda.
2. Mögelutveckling och stämpling
Vårt interna-team för formdesign skräddarsyr pressformar baserat på kundens ritningar.
Formens bearbetningsnoggrannhet når ±0,01 mm, vilket säkerställer dimensionell konsistens.
Stämpling involverar flera processer, inklusive locksträckning, böjning och hålslagning, vilket säkerställer att kopparlockkontakten för EV-batterisäkringsgeometriska toleranser förblir inom kontroll.
3. Ytbehandling
Efter stämpling avfettas ytan, poleras och rengörs.
Olika galvaniseringstjocklekar och metoder väljs utifrån kundens önskemål.
Efter galvanisering utförs saltsprayprovning och vidhäftningstestning för att säkerställa både korrosionsbeständighet och elektrisk ledningsförmåga.
4. Svetsenhet
Kontakterna är anslutna till de förtennade kopparändlocken via lödning, silverlödning eller lasersvetsning, med noggrant kontrollerade svetszoner.
Strikt kontroll av svetstemperaturen säkerställer inga skador på underlaget och förhindrar kalla eller falska lödfogar.
Automatiserade lödprocesser kan utformas utifrån kundens strukturella krav för att förbättra effektiviteten och konsekvensen.
5. Besiktning och förpackning av färdig produkt
Varje sats av kopparlockkontakt för elfordon genomgår dimensionsmätning, lödfogshållfasthetstestning, på-motståndstestning och visuell screening.
Förpackningar använder plast-fodrade lådor (eller pallar) för att säkerställa säker och ren transport.
Varje produkt åtföljs av en batchspårbarhetskod, vilket möjliggör full spårbarhet i produktionen och underlättar kvalitetskontroll och hantering.
Typiska tillämpningsscenarier och framtida trender
Användningsområden:
EV säkringsmoduler:till exempel högspänningsskydd för batteripaketet{{0} och inbyggda PDU-moduler
Säkringsskydd för energilagringssystem:Lämplig för DC-sidoskyddsbehov för integrerade sol-lagringssystem och industriella energilagringsenheter
PV-system och inverterskydd:Används i sträng-/parallellsäkringspaket
UPS och datacenter DC-skydd:Förbättra långsiktig-tillförlitlighet och temperaturhöjningskontroll
Snabbverkande-säkringslock i NH/BS-serien:Lämplig för scenarier som kräver en kombination av hög konduktivitet och hög temperaturbeständighet
Ansökningsmöjligheter:
Med den snabba utvecklingen av nya energifordon,-solarlagringssystem och smarta nät har efterfrågan på hög-likströmssäkringar ökat, vilket ställer högre krav på kopparlockskontaktenheter. FramtidaLock och kontakt för batteripaketsäkringutvecklingen kommer att gå mot följande:
Integrerad strukturell design:Lockkropp, kontakter och terminaler är integrerade i en enda enhet
Automatiserade svetstrender:Högre effektivitet och större konsekvens
Miljövänlig galvaniseringsteknik:Bly-fri plätering och lösningar för behandling med låg-VOC
Stöd för högre nuvarande betyg:Kapslar som kan hantera högre strömstötar i 800V-system
kontakta oss
Vi stödjer OEM/ODM-samarbete och kan tillhandahålla skräddarsydda konstruktioner och batchproduktion baserat på kundens ritningar, prover eller funktionskrav.
Vi välkomnar globala köpare och vårt ingenjörsteam att kontakta oss med prover och ritningar för att samarbeta om effektiva och pålitliga lösningar för elektrisk anslutning.
Kontakta oss för gratisprover och skräddarsydda lösningar!
