Laminerad samlingsskena för starkströmskretskort IGBT
Den laminerade samlingsskenan för högströmkretskort IGBT använder 1060 aluminiumlegering (större än eller lika med 99,60 % Al, ungefär 61 % IACS) för lättviktskraftöverföring med hög-ström. Dess två-lagers- eller fler-lagerstruktur stöder kompakta DC--länk- och IGBT-anslutningar samtidigt som den styr ströinduktansen. Precisionsstansning, laminering, laser/motståndssvetsning och CMM-inspektion säkerställer dimensions- och monteringskonsistens. El-, isolerings- och svetskvalitet kan testas enligt projektkrav, med ISO 9001 och IATF 16949 produktionskontroller. Våra integrerade tillverkningsmöjligheter stödjer skräddarsydda IGBT-skenor från prototyp till massproduktion.
- Snabb leverans
- Kvalitetssäkring
- 24/7 kundservice
produkt introduktion
En laminerad samlingsskena för högströmkretskort IGBT är utformad för att ansluta IGBT-strömmoduler, likströms-länkkondensatorer och andra-högströmkretselement samtidigt som den kontrollerar ström-banans längd, strökinduktans, temperaturökning och isolationsspel. Den laminerade strukturen placerar positiva och negativa ledare nära varandra, vilket minskar slingarean jämfört med konventionella separerade kopparstänger.
Tekniska specifikationer för laminerad samlingsskena för starkströmskretskort IGBT
| Parameter | Specifikation/teknisk övervägande |
| Ledarmaterial | 1060 aluminiumlegering |
| Aluminium renhet | Större än eller lika med 99,60 % Al |
| Elektrisk ledningsförmåga | Cirka 61 % IACS |
| Ledarens tjocklek | Väljs efter aktuell kapacitet och tillåten temperaturhöjning |

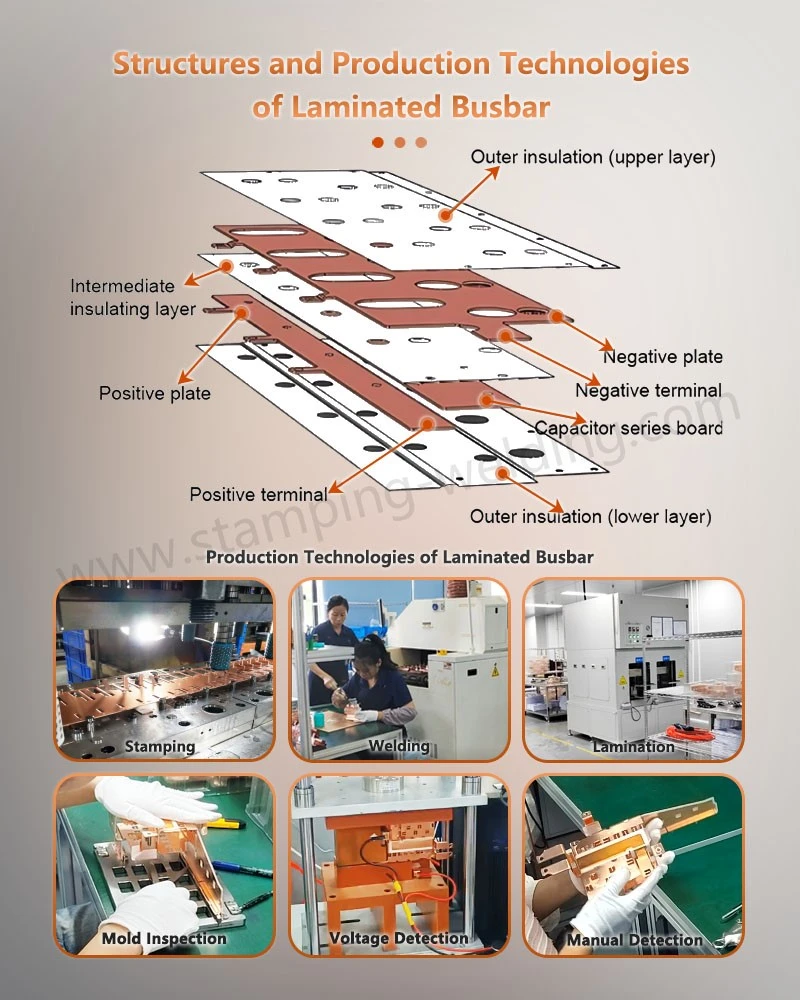

| Lamineringsstruktur | Konfiguration med två-eller fler-lager |

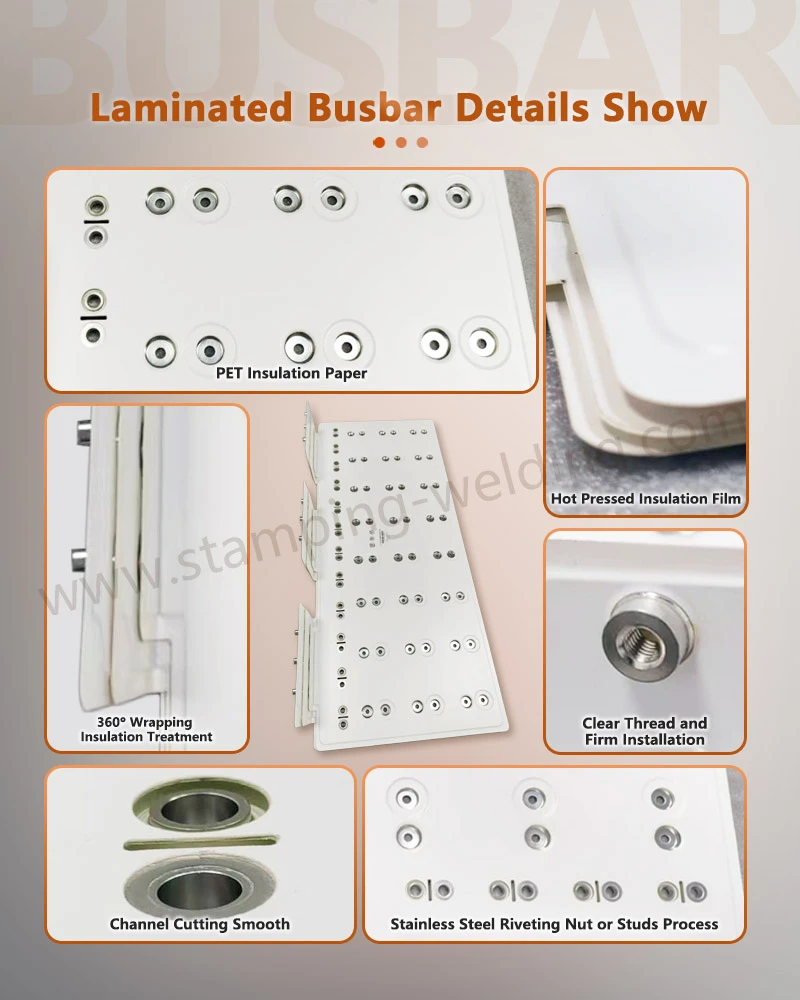

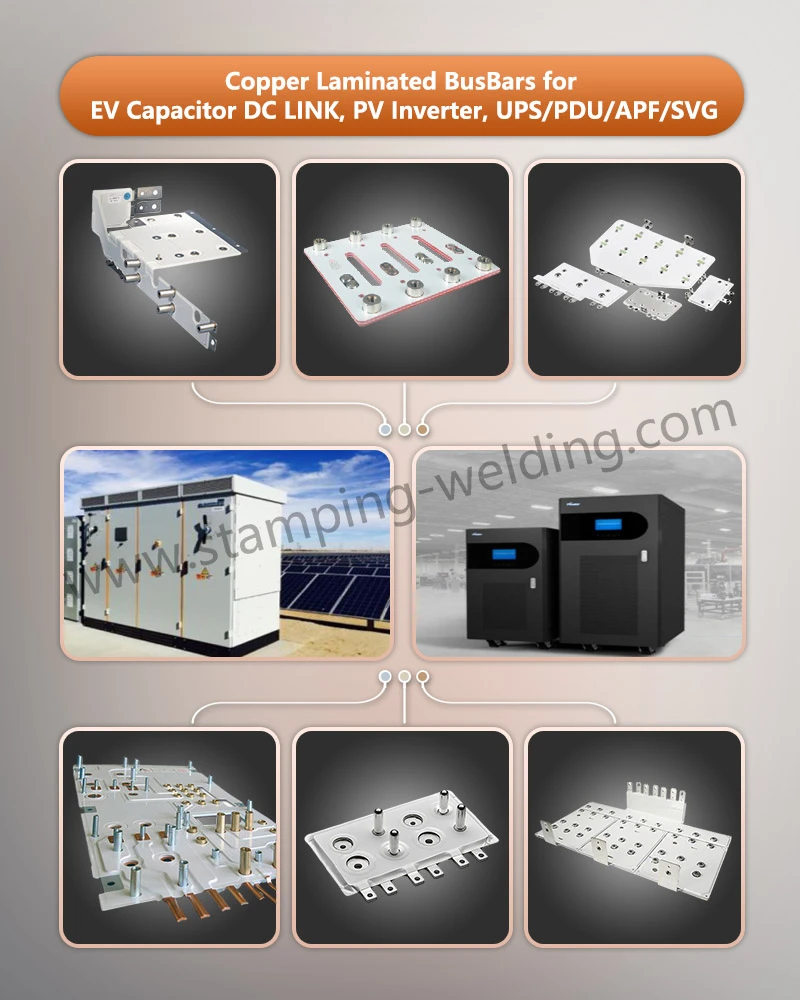

Applikationsscenarier för laminerad samlingsskena för IGBT för starkströmkretskort
IGBT-växelriktare och motordrivningar
Används för DC-länk- och kraftmodulanslutningar- i Laminated BusBar för IGBT-baserad motordrivning, industriella växelriktare och hög-växlingssystem. Den laminerade strukturen stöder kompakta strömbanor och reducerad ströinduktans.
Energilagring & förnybar energi
Lämplig för ESS PCS, PV-växelriktare och DC-strömkonverteringsutrustning som kräver lätta aluminiumledare. Den laminerade samlingsskenan för hög-strömströmselektronik kan integrera IGBT-moduler, DC-länkkondensatorer och strömterminaler.
EV och hög-elektriska system
Gäller elelektronik, dragkraftsomvandlare och hög-likströmssystem där vikt, installationsutrymme och strömkapacitet måste balanseras. Laminerade växelriktarsamlingsskenor kan anpassas för att matcha modulgränssnitt och kapslingsdimensioner.
Kvalitetssäkring och testning av laminerad samlingsskena för IGBT för starkströmskretskort
Material- och dimensionsinspektion:1060 aluminiumlegering kontrolleras för materialkvalitet, tjocklek, yttillstånd och dimensionsnoggrannhet. CMM och dedikerade mätare används för att verifiera kritiska terminalpositioner, hålpositioner, planhet och ledargeometri.
El- och isolationstestning:Färdiga laminerade samlingsskenor kan genomgå isolationsresistans, dielektrisk motstånds- och kontaktresistanstestning enligt kundens specifikationer. Isoleringstjocklek och lagerinriktning kontrolleras också under laminering.
Svets- och produktionskvalitetskontroll:Lasersvetsning och motståndssvetsfogar inspekteras för position, utseende och mekanisk integritet. Laminerade samlingsskenor för produktion av Connect IGBT och kondensatorbanker följer ISO 9001 / IATF 16949 kvalitetsprocedurer, med processregister och batchspårbarhet tillgänglig för kvalificerade projekt.
Vanliga frågor om laminerad samlingsskena för starkströmskretskort IGBT
F: Vilket material används förLaminerad samlingsskena för starkströmskretskort IGBT?
S: Samlingsskenan använder 1060 aluminiumlegering, med aluminiumrenhet större än eller lika med 99,60 % och elektrisk ledningsförmåga på cirka 61 % IACS. Ledartjocklek väljs efter aktuell kapacitet och tillåten temperaturökning.
F: Kan 1060 aluminium laminerad samlingsskena användas för IGBT-växelriktare?
A: Ja. Den är lämplig för IGBT-växelriktare, motordrivningar, ESS PCS, PV-växelriktare och hög-likströmssystem, särskilt där låg vikt och kompakt kraftfördelning krävs.
F: Hur styrs dimensionsnoggrannheten för den laminerade IGBT-skenan?
A: 1060 aluminiumledare inspekteras med avseende på tjocklek, planhet, terminalposition och hålets placering. CMM-inspektion och dedikerade mätare används för kritiska dimensioner enligt godkända ritningar.
F: Hur inspekteras svetsfogarna för de laminerade samlingsskenorna?
S: Lasersvetsning och motståndssvetsfogar kontrolleras för svetsposition, utseende och mekanisk integritet. Kontrollmetoder väljs i enlighet med den gemensamma strukturen och produktionskraven.
F: Vilka kvalitetsstandarder följs för produktion?
S: Produktionen kan hanteras enligt ISO 9001 och IATF 16949 kvalitetsprocedurer, med materialregister, processinspektion, sluttestning och spårbarhet för partier tillgängliga för kvalificerade projekt.
Kontakta oss
Skicka dina 2D/3D CAD-ritningar, strömstyrka, spänning, IGBT-modulmodell, kondensatorlayout och isoleringskrav för teknisk granskning och en fabriksoffert.
