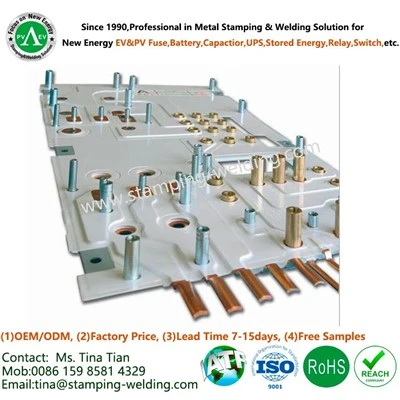

Elbil laminerad samlingsskena

Elbilens laminerade samlingsskena är en högpresterande strömöverföringskomponent speciellt designad för elfordon (EV). Den är gjord av flera lager av ledande material och har utmärkta ledande egenskaper och mekanisk styrka. Den används för att ansluta batteripaket, motorkontroller och andra viktiga elektriska komponenter för att säkerställa effektiv och säker överföring av ström i elfordon. Utformningen av den laminerade samlingsskenan gör strömfördelningen mer enhetlig, minskar motståndet och värmeutvecklingen och förbättrar systemets totala effektivitet.

• Hög ledningsförmåga:Den laminerade samlingsskenan använder mycket ledande metallmaterial för att säkerställa effektiv överföring av ström och minska energiförlusten.

• Utmärkt värmeavledningsprestanda:Flerskiktsstrukturen gör att värmen kan fördelas jämnt, vilket effektivt minskar termiskt motstånd och förbättrar värmeavledningseffektiviteten.

• Bra mekanisk styrka:Användningen av förstärkningsmaterial förbättrar samlingsskenans böj- och draghållfasthet, vilket gör att den kan anpassa sig till komplexa installationsmiljöer.

• Lätt att installera och underhålla:Den laminerade samlingsskenans design är kompakt, lätt, lätt att installera och har låga underhållskostnader.

Först och främst börjar tillverkningsprocessen av laminerad samlingsskena med valet av råmaterial. Den ledande plåten i en vanlig laminerad samlingsskena kan vara gjord av kopparfolie, medan det isolerande skiktet vanligtvis är tillverkat av polyamidfilm. När det gäller materialval måste material med god elektrisk ledningsförmåga och utmärkta isoleringsegenskaper väljas enligt specifika krav.

Nästa är beredningen av det ledande arket. Den ledande plåten använder vanligtvis en tunn kopparplåt, som kan skäras till önskad form och storlek genom plåtbearbetning. Under bearbetning av plåt måste uppmärksamhet ägnas åt skärningsnoggrannheten och ytans planhet för att säkerställa kvaliteten på den ledande plåten.

Efter beredning av det ledande arket måste ytan på det ledande arket behandlas. Syftet med ytbehandling är att öka vidhäftningen mellan den ledande plåten och det isolerande lagret. Vanliga ytbehandlingsmetoder inkluderar strömlös kopparplätering, elektroplätering och sprutning. Bland dem är strömlös kopparplätering en vanlig metod. Genom att belägga ett lager av kopparpasta på ytan av det ledande arket kan vidhäftningen till det isolerande lagret ökas.

Efter avslutad beredning av det ledande arket börjar beredningsprocessen för det isolerande skiktet. Isoleringsskiktet använder vanligtvis polyamidfilm, och en lamineringsprocess kan användas för att omväxlande stapla flera isolerande skikt och ledande ark. Under lamineringsprocessen måste ledande ark och isoleringsskikt staplas i en viss ordning och vidhäftas samman genom tryck och temperatur. Lamineringsprocessen kan använda två metoder: varmpressning och kallpressning. Temperaturen vid varmpressning är vanligtvis mellan 150 grader och 200 grader.

Efter att ha färdigställt de laminerade samlingsskenorna krävs efterföljande bearbetningsprocesser. Den första är hålbearbetning. Enligt behoven hos kretsledningar görs hål i det ledande arket, som kan bearbetas med borrmaskiner, CNC-fräsmaskiner, laserbearbetning och annan utrustning. Det andra steget är böjning av ledande plattor. De laminerade samlingsskenorna är böjda genom mekanisk utrustning för att möta behoven av kretsledningar. Sedan är det spraymålning och förpackning. De laminerade samlingsskenorna är spraymålade och förpackade enligt krav för att skydda sina ytor och förbättra produktens utseende.

Tillverkningen av elbilslaminerade samlingsskenor måste utföras i en strikt kontrollerad miljö. Fabriken har en produktionsverkstad med konstant temperatur och luftfuktighet för att säkerställa materialstabilitet under bearbetning. Samtidigt är fabriken också utrustad med avancerad produktionsutrustning, dammfria verkstäder och rengöringsprocesser för att minska damm- och föroreningsföroreningar under produktionsprocessen. Dessutom följer fabriken också strikt gröna produktionsbestämmelser för att säkerställa att avfall och avloppsvatten under produktionsprocessen behandlas effektivt.

Våra elbilslaminerade samlingsskenor används i välkända bilmärken, såsom Tesla, Audi, BYD, etc. Dessa framgångsrika samarbetsfall illustrerar ytterligare vår ledande position inom detta område.
